نحوه کار استپر موتور - علائم خرابی و عیب یابی آن

در این مقاله میخواییم راجع به نحوه کار استپرموتور صحبت بکنیم که استپرموتور چیه و داخل ایسیوی زیمنس به چه صورت داره کار میکنه و باید عیب یابی بشه

آقای محمد یزدانی

1404/08/28

47 بازدید

تعمیرات ایسیو خودرو

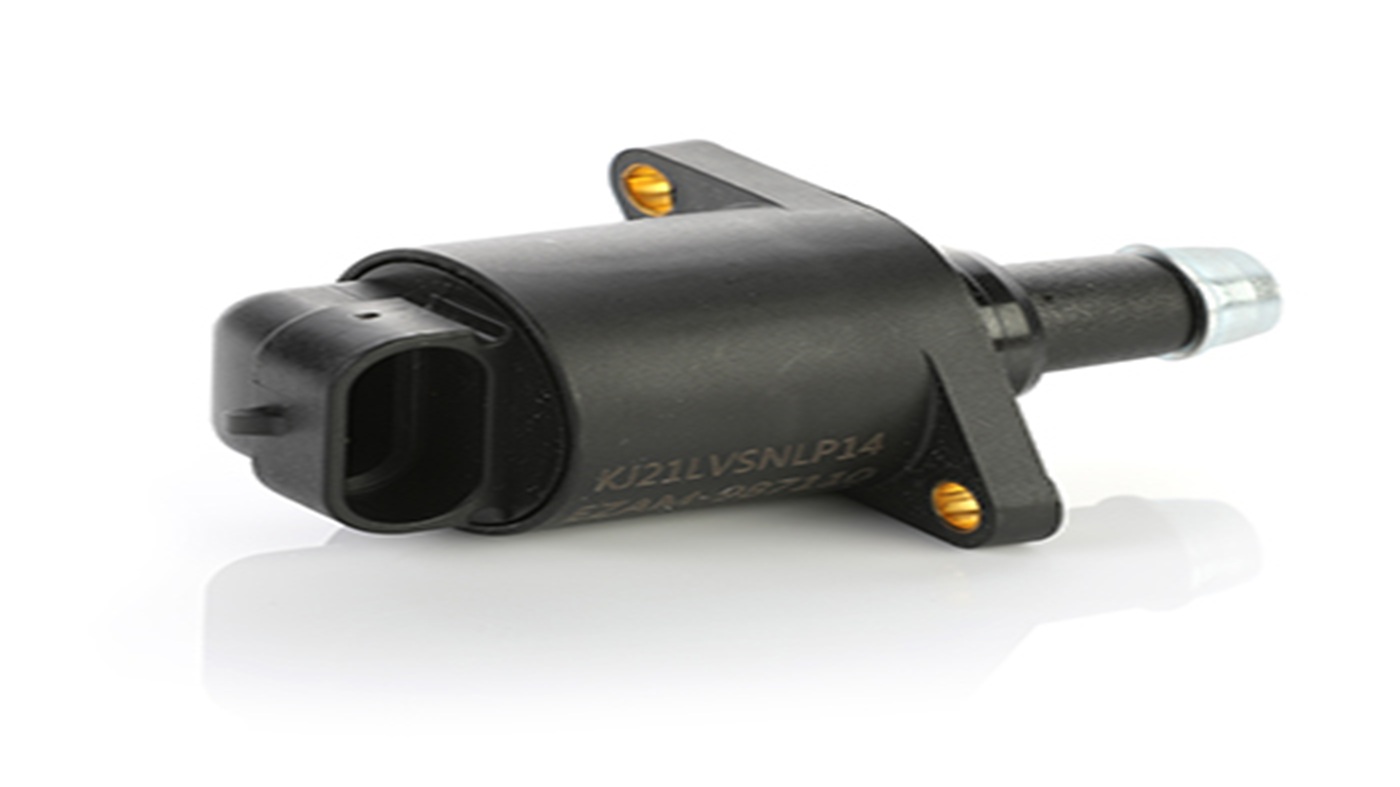

ساختار کلی استپر موتور

استپرموتور تشکیل شده از دو عدد موتور هستش که چهار تا پایه داره و چهار تا پایه هاش مستقیم با چهار تا سیم وصله به پایه های ایسیوی زیمنس که میشه پایه های ۱، ۲ ، ۶۲ و ۶۲ که این چهار تا پایه مستقیم وصل میشه به آیسی استپرموتور با پارت نامبر  U705 این آیسی جزوه آیسی های پر خرابی ایسیوی زیمنس به حساب میاد و از خرابی های شایع این ایسیوی هستش







وظیفه استپر موتور

وظیفه قطعه استپرموتور ،  تنظیم هوای ورودی موتور هستش که در صورتی که موتور ما نیاز به هوای بیشتر داشته باشه استپرموتور خودشو عقب میکشه تا هوایی بیشتری وارد موتور بشه و زمانی که هوایی کمتری نیاز داشته باشه به سمت جلو حرکت میکنه و از ورودی استپرموتور هوایی کمتری وارد موتور میشه

خرابی سنسور استپر موتور

• ما در چه صورتی میگیم خرابی ما از سمت ایسیو هستش ؟

زمانی که ببینیم استپرموتور سالمه ،  سیمکشی استپرموتور تا ایسیو کاملا سالمه ،  ولی استپرموتور هیچ تکونی و هیچ علائم حرکتی نداره میگیم ایرادمون از ایسیو هستش و سخت افزار ایسیو در این حالت ایراد داره همچنین خیلی وقتا استپر موتور حرکت میکنه ولی خوب خودشو تنظیم نمیکنه این ایراد برمیگرده به ایراد در نرم افزار ایسیو که زمانی که نرم افزار ایسیو آسیب دیده باشه و به مشکل برخورده باشه استپرموتور خودش رو نمیتونه خوب تنظیم بکنه و باعث میشه که موتور ما گاز بخوره یا کپ داشته باشه .  جهت رفع این ایراد باید ما نرم ایسیو  رو مجدد برنامه ریزی بکنیم و با یک دانلود ایراد ما برطرف میشه

و در صورتی که استپرموتور ما هیچ چکونی نخوره و سیمکشی ما سالم باشه و استپرموتور ما هم سالم باشه ایراد برمی گرده به آیسی استپرموتور داخل ای سی یو که این آیسی معمولا خودش آسیب می بینه و باید تعویض بشه و اگر با تعویض این آیسی ایراد برطرف نشد باید طبق دیتا شیت تک تک پایه های آیسی رو چک بکنیم و دونه دونه ارتباطات پایه های آیسی رو با مدارات ECU بررسی بکنیم که وصل باشه

طبق دیتاشیتی که براتون گذاشتیم دقیقاً آیسی استپرموتور بیست عدد پایه داره که پایه های ۱ ، ۱۰ ، ۱۱ و ۲۰ بدنه های آیسی هستند پایه های ۲، ۳، ۱۸ و ۱۹ چهارتا پایه آیسی استپرموتور هستند که به پایه های خروجی ایسیو متصل میشه و مستقیمن وصله به استپرموتور ما پایه های ۴ و پایه ۱۸ پایه های 12V آیسی استپر هستش و همچنین پایه چهارده پایه ی تغذیه 5v آیسی هستش و پایه های ۵، ۶، ۷، ۱۶ و ۱۵ پایه های ارتباطی با میکرو هستش که ارتباط این آیسی با میکرو از طریق پورت سریال انجام میشه و میکرو با از طریق این پنج تا پایه با آیسی دیتا های مدنظرش رو ردوبدل میکنه و موقعیت دقیق استپر موتور رو مشخص میکنه و همچنین چهار تا پایه ۸، ۹، ۱۳ و ۱۲ هم چهار تا پایه هایی هستن که استفاده نشدن و نات کانکت هستن
